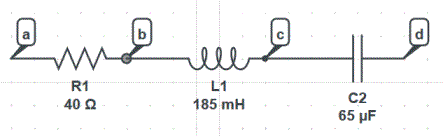

Una fuente de CA con ΔVmáx= 150 V y f=50 Hz se conecta entre los puntos a y d. Calcule los voltajes máximos entre : 1) a y b. 2)b y c. 3)c y d. 4)b y d.


Imagen

Gracias.

    Responder citando


Marcadores y compartir


Mensaje 04 Dic 13, 10:21  30953 # 2


Avatar de Usuario
Admin Licenciad@

______________Detalles_
Admin Licenciad@

Registro: 28 Oct 05, 00:18
Mensajes: 9678
Mi nombre es: Andrés Jesús
_____________Situación_

Nivel Estudios: Licenciad@
País: España
Ciudad: Marbella (Málaga)
Género: Masculino

______________________
Hola,

Las impedancias de cada elemento:

Z1 = R
Z2 = Lω j = XL j
Z3 = (-1/Cω) j = -XC j

Z = R + (XL - XC) j

ω = 2πf = 100π rad/s

Z = √R² + (Lω - 1/Cω)² = √R² + (XL - XC

Imax = ΔVmáx/Z

∆Vab = Imax·R

∆Vbc = Imax·Lω

∆Vcd = Imax·(1/Cω)

Corriente alterna (Wiki)


ImagenImagen
"Lee las NORMAS del foro. Gracias"

    Responder citando


Mensaje 06 Dic 13, 03:52  30962 # 3


Avatar de Usuario
Univérsitas

______________Detalles_
Univérsitas

Registro: 12 Nov 13, 16:25
Mensajes: 2
_____________Situación_

Nivel Estudios: Universitari@
País: Argentina
Ciudad: La Plata
Género: Masculino

______________________
Gracias. El voltaje de b a d es la suma de ∆Vbc y ∆Vcd ?

    Responder citando


Mensaje 06 Dic 13, 14:11  30963 # 4


Avatar de Usuario
Admin Licenciad@

______________Detalles_
Admin Licenciad@

Registro: 28 Oct 05, 00:18
Mensajes: 9678
Mi nombre es: Andrés Jesús
_____________Situación_

Nivel Estudios: Licenciad@
País: España
Ciudad: Marbella (Málaga)
Género: Masculino

______________________
Hola,



ImagenImagen
